Belirttiğiniz 2012SGS55 7020 36 V2 REV1.1 kodu, bu panellerde kullanılan "Edge LED" (Kenardan Aydınlatmalı) şeritlerin kimlik numarasıdır.
LED Tipi: 7020 paket yapısına sahip yüksek verimli LED çipleridir.
Yapı: Genellikle tek bir kenarda (genellikle alt veya yanlarda) soğutucu alüminyum blok üzerine monte edilmiş halde bulunurlar.
Voltaj ve Akım: "36 V2" ifadesi, bar üzerindeki LED diziliminin çalışma karakteristiğini belirtir. Bu barların montajında mutlaka termal macun veya kaliteli termal bant kullanılmalıdır, çünkü 7020 serisi LED'ler çalışma esnasında yüksek ısı üretir.
Bu LED barlar genellikle Samsung üretimi panellerle (LTA550HW vb.) eşleşir ve şu Philips serilerinde kullanılır:
7007 ve 8007 Serisi: Philips'in ödüllü Ambilight serileridir.
PDL8908S (DesignLine): Tamamen cam ön yüzeye sahip özel tasarım serisidir. Bu modelde panel sökümü oldukça risklidir ve profesyonel ekipman gerektirir.
8008 Serisi: 2013 yılına ait, görüntü kalitesi yüksek ancak LED ömrü dolmaya başlayan modellerdir.
| Dikkat Edilmesi Gereken Nokta | Açıklama |
| LGP (Işık Klavuzu) Kontrolü | LED'ler patladığında genellikle üzerindeki pleksi (LGP) plakayı yakabilir. Kararma veya erime varsa sadece LED değişimi homojen ışık sağlamaz. |
| Isı Dağılımı | Yeni LED barların alüminyum kasaya tam temas ettiğinden emin olunmalıdır. Temassızlık, yeni takılan LED'lerin kısa sürede tekrar bozulmasına neden olur. |
| Akım Ayarı | Onarım sonrası TV servis menüsünden veya donanımsal olarak (anakart üzerindeki direnç modifikasyonu ile) LED akımının %10-15 oranında düşürülmesi, panel ömrünü ciddi oranda uzatır. |
Önemli Not: 55 inç boyutundaki bu paneller oldukça incedir. Söküm esnasında "CoF" (Chip on Flex) adı verilen yan bağlantı filmlerine zarar vermemek için vakumlu panel taşıyıcı kullanılması tavsiye edilir.
Philips 55PFL7007K 55PFL8007K 55PDL8908S/12 55PFL8008 55PFL8007

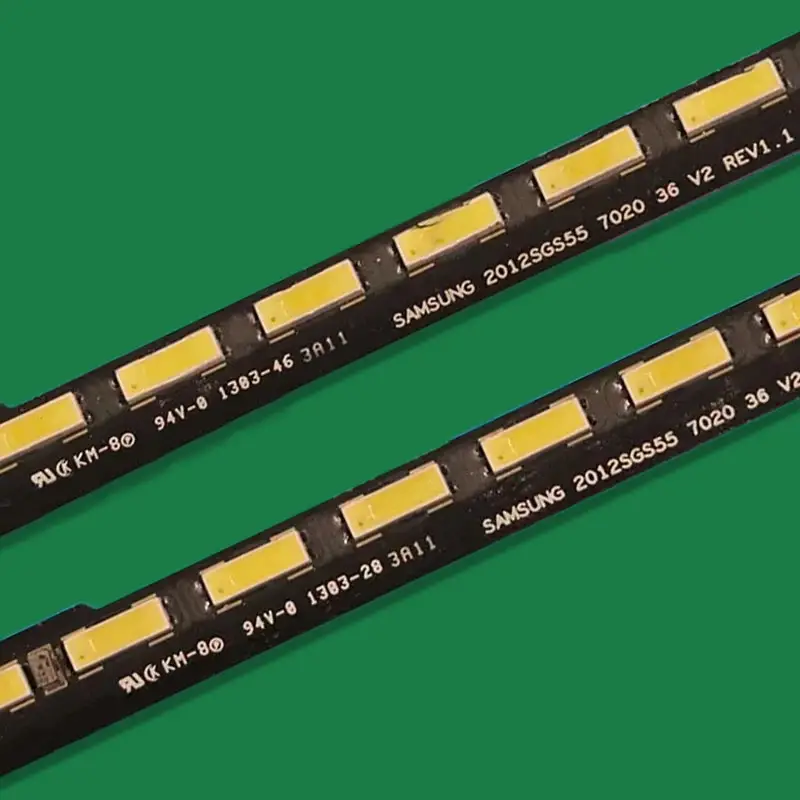

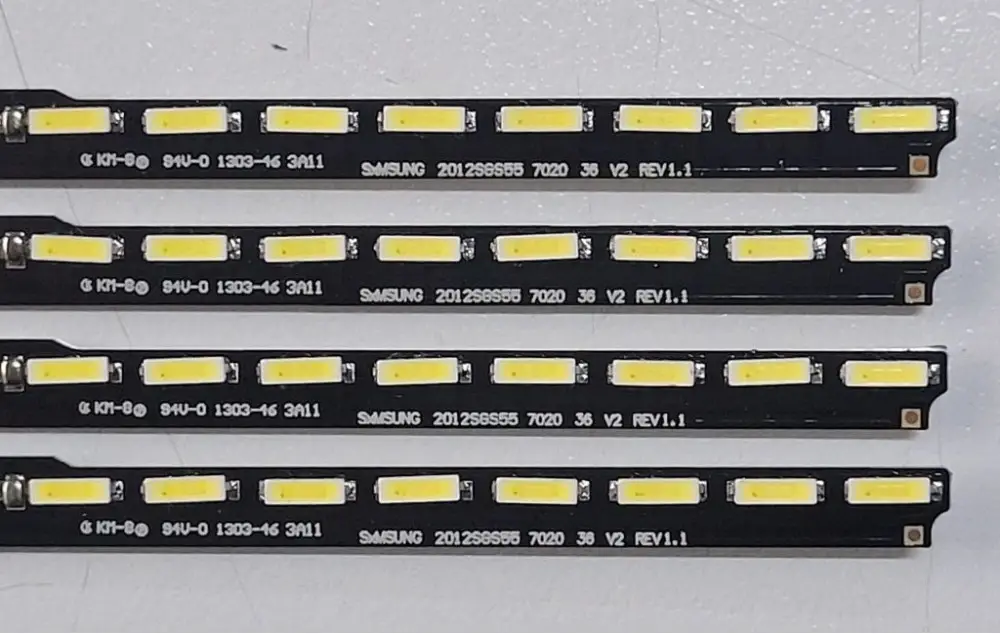

[Light Strip model] :S/S 2012SGS55 7020 36 V2 REV1.1
[with screen model] :

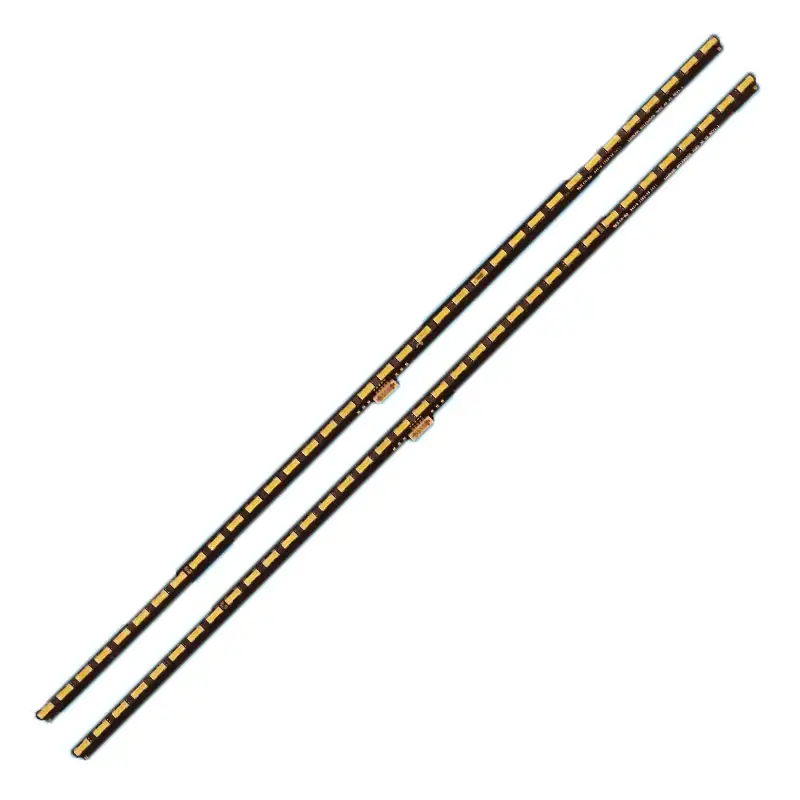

[Lamp strip parameters] : 1 set =2 pcs, 1PCS=36 lamps per strip, length of 333mm
[lamp bead voltage] : single 6V
