LM2596, DC-DC, Ayarlanabilir Voltaj Düşürücü Güç Modülü, (4-35V Giriş - 1-30V Çıkış), Ayarlanabilir Voltaj Regülatör Kartı

Ürün stokta bulunmamaktadır.
Hızlı Gönderi
Güvenli Alışveriş
İade ve Değişim

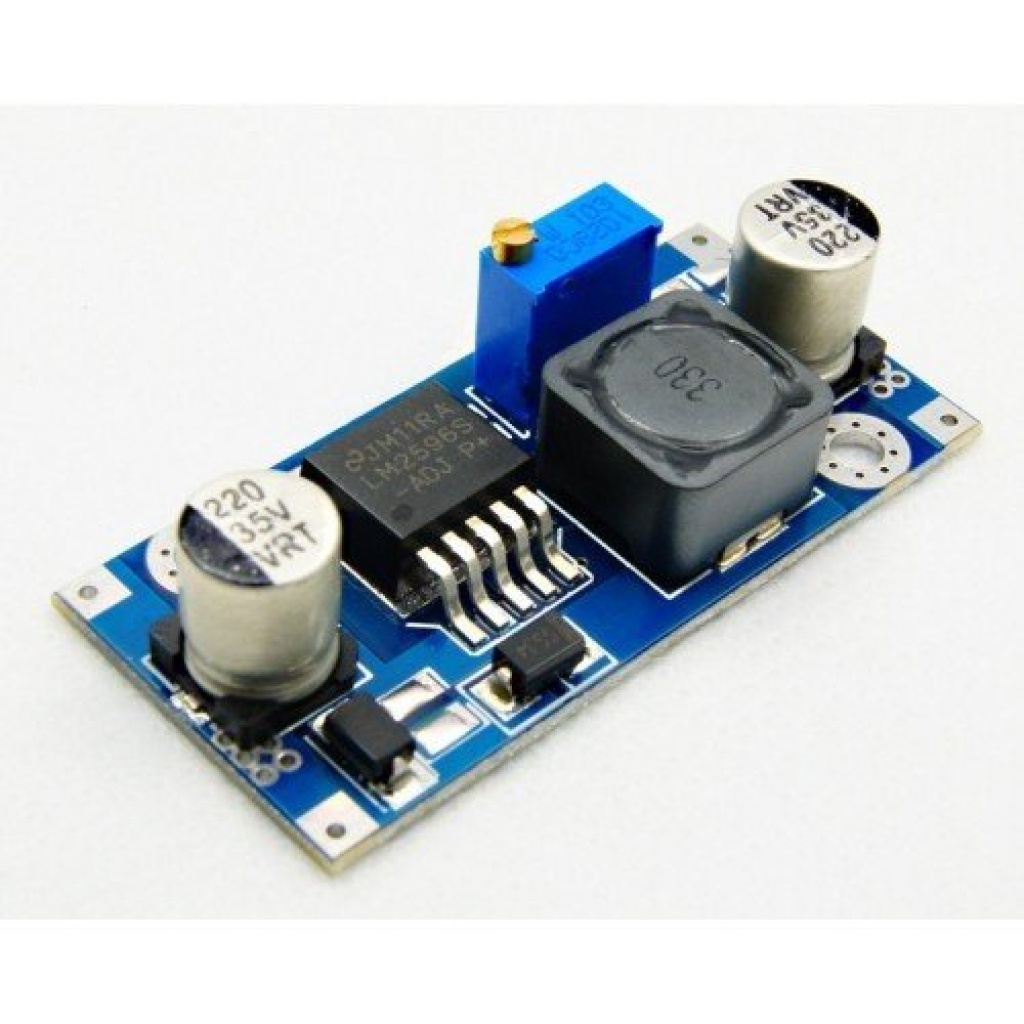

  • DC-DC step-down voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan LM2596 entegresi bulunmaktadır. Regülatör üzerinden 3A'e kadar akım akıtılabilir. Giriş gerilimi 4-35V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki trimpottan yararlanırak 1.25-30V arası çıkış gerilimi elde edilebilir. Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatör kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir.


    LM2596 ayarlanabilir DC DC voltaj regülatörü kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için boş pin bulunmaktadır. Bu sayede erkek header lehimleyerek breadboard veya farklı kartlara entegre edilebilir veya direk kablo lehimleyerek kullanabilirsiniz.

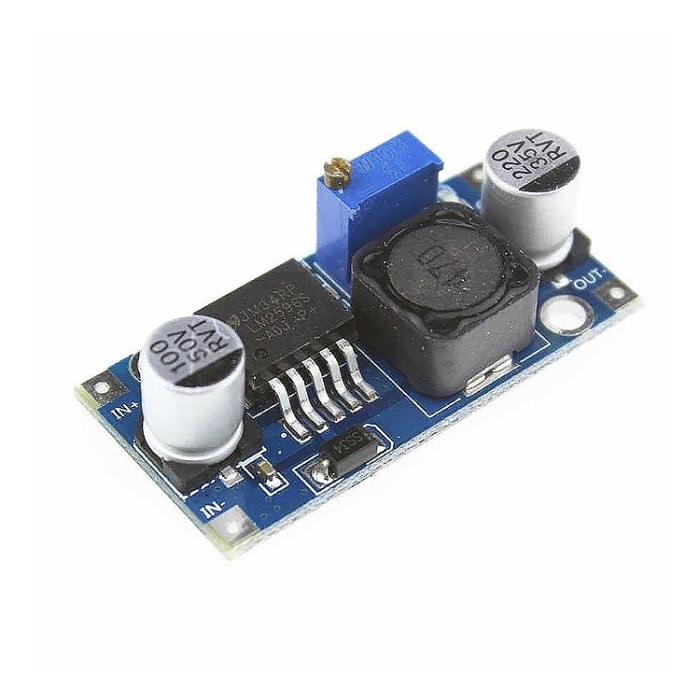

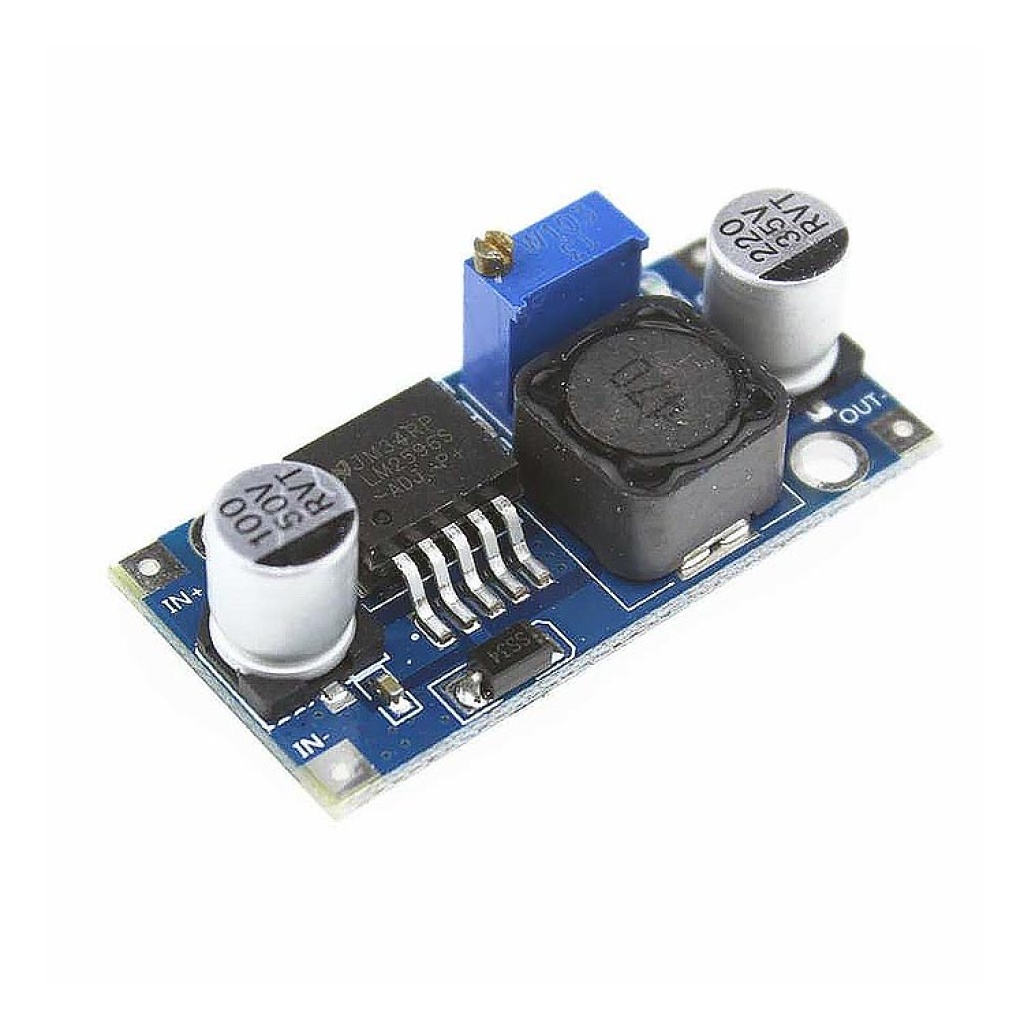

    Kart ile yapılan uygulamalarda giriş gerilimi her zaman çıkış geriliminden daha yüksek olmak zorundadır. LM2596 voltaj regülatörü kartı üzerinde yer alan IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır.

    LM2596 Özellikleri :
    • Giriş Gerilimi: 4-35V
    • Çıkış Gerilimi: 1.25-30V
    • Çıkış Akımı: 3A
    • Ölçüleri: 43mm x 21.5 mm x 13.5mm (L x W x H)

    Dokümanlar:
LM2596, DC-DC, Ayarlanabilir Voltaj Düşürücü Güç Modülü, (4-35V Giriş - 1-30V Çıkış), Ayarlanabilir Voltaj Regülatör Kartı


LM2596 Voltaj Düşürücü Ayarlanabilir Güç Modülü - Arduino Uyumlu Voltaj Regülatörü


LM2596 Ayarlanabilir DC-DC Çevirici ile 4V DC - 35V DC arası giriş gerilimlerini 1.23V DC - 30 VDC aralığında regüle edebilirsiniz. Üzerinde bulunan trimpot aracılığı ile çıkış gerilimini isteğinize göre ayarlayabilirsiniz. Küçük boyutları ile oldukça kullanışlı olan bu modül üzerinde LM2596 regüle entegresi bulundurur. Devre 3A DC' ye kadar olan akımı taşıyabilir. 30 mV'luk ufak bir sapma payı ise diğer DC-DC konvertörlere göre büyük bir avantaj sağlar.

DİKKAT: Ürün voltaj düşürücü olduğundan çıkış gerilimi giriş geriliminden fazla olamaz. 30V giriş bağlarsanız 0-30V aralığında istediğiniz gerilime ayarlayabilirsiniz. Ancak girişe 12V bağlarsanız çıkışı 0-12V aralığında ayarlayabilirsiniz.



LM2596 Voltaj Düşürücü Ayarlanabilir Güç Modülü Teknik Özellikleri


  • Modül özelliği: Yalıtımsız buck
  • Düzeltme modu: Senkronize olmayan düzeltme
  • Boyutu: 48 * 23 * 14mm (Uzunluk * Genişlik * Yükseklik)
  • Tip: LM2596 Ayarlanabilir Güç Kaynağı Modülü
  • Giriş Voltajı: DC 4V-35V
  • Çıkış Voltajı: DC 1.23V-30V
  • Çıkış Akımı: 3A (Maksimum)
  • Dönüşüm Verimliliği:% 92 (En Yüksek)
  • Çıkış Dalgalanma: 30mv (Maksimum)
  • Anahtarlama Frekansı: 150KHz
  • Yük regülasyonu:% 0,5
  • Voltaj regülasyonu:% 2,5
  • Çalışma sıcaklığı: -40 degress +85 degress
